Особенности проектирования систем медицинского газоснабжения в современных стационарах

Когда заходит речь о больнице, большинство из нас представляет врачей, операционные и уютные палаты. Но за стенами, скрытый от глаз пациента, работает сложнейший механизм, от которого напрямую зависит жизнь. Одна из его ключевых артерий — это система медицинское газоснабжение.

Представьте на минуту операционную. Хирург делает сложнейшее движение, а пациент в это время получает кислород. Рядом тихонько жужжит аппарат ИВЛ, работающий на сжатом воздухе. Чуть дальше отсос аккуратно удаляет жидкости — это работает вакуумная система. Все эти процессы невозможны без грамотно спроектированной сети подачи газов. Но как только мы выходим за пределы операционного блока, сложность возрастает в разы.

Современный стационар — это не просто здание с палатами. Это сотни коек, реанимация, родильное отделение, посты медсестер. В каждом из этих мест к газоснабжению свои требования. Где-то нужна высокая скорость потока, где-то — безупречная чистота, а где-то — двойная страховка на случай аварии. Ошибка на этапе проектирования обернется не просто неудобством. При отказе кислорода счет идет на минуты.

Именно поэтому проектирование медицинского газоснабжения — это не раздел общей вентиляции и не ремонтная сантехника. Это отдельная инженерная дисциплина со своими стандартами, расчетами и строгими правилами безопасности. И сегодня мы разберемся, на какие тонкости и нюансы обязательно обращают внимание инженеры, когда создают эту невидимую, но такую важную инфраструктуру современной медицины.

Нормативная база и стандарты безопасности при проектировании

Когда речь заходит о медицинских газах, здесь не работает принцип «сделаем как у соседей» или «так исторически сложилось». Слишком высоки ставки. Поэтому проектирование всегда начинается не с чертежей, а с изучения свода правил. И это не бюрократическая прихоть — каждый пункт стандарта написан чьим-то опытом, а иногда и ценой ошибки.

В России и большинстве стран постсоветского пространства главным ориентиром служит ГОСТ Р ИСО 7396-1. Этот документ — настоящая библия для инженера. Он регламентирует всё: от того, какого диаметра должна быть труба для подачи закиси азота, до того, как часто нужно проверять герметичность соединений. Но есть нюанс: стандарты постоянно обновляются. То, что было нормой пять лет назад, сегодня считается грубой ошибкой.

Помимо международных норм, существуют еще и внутренние больничные регламенты, а также требования пожарной инспекции и Ростехнадзора. Инженеру-проектировщику приходится быть немного юристом, чтобы не пропустить противоречие между, скажем, европейским стандартом на оконечные устройства и местными правилами монтажа кислородных линий.

Ключевые параметры, которые контролируют стандарты

Чтобы вы понимали уровень детализации требований, перечислю главные точки контроля. Любое отклонение от них проект не пройдет экспертизу:

• Давление и расход. Для каждого газа — свои цифры. Например, кислород в магистрали должен идти под давлением от 4 до 5 бар, а медицинский воздух — от 4 до 10 бар. И нельзя просто «сделать побольше, чтобы хватило» — избыточное давление разрушает оборудование.
• Цветовая маркировка. Здесь всё строго: кислород — белые баллоны и надписи на белом фоне, закись азота — голубые, вакуум — желтые. Перепутать на монтаже — значит создать смертельную угрозу. Стандарт требует, чтобы цвета сохранялись на всех элементах: от центральной станции до розетки у кровати пациента.
• Невзаимозаменяемость соединений. Это гениальное и простое правило: штуцер для кислорода физически не должен подходить к розетке для вакуума. Резьба, форма, диаметр — всё разное. Так конструкторы защитили медперсонал от случайной ошибки в стрессовой ситуации.
• Герметичность и чистота. Внутренняя поверхность труб для медицинских газов должна быть стерильно чистой. Любая органика, ржавчина или масло — это риск воспламенения (в кислороде) или заражения пациента. Стандарты прописывают даже методы промывки труб после сварки.

Отдельно стоит сказать про резервирование. Нормативы требуют, чтобы в операционных и реанимации всегда был запас: как минимум два независимых источника газа (например, основной баллонный рамп и резервный криогенный резервуар). И если один выходит из строя, второй должен включиться автоматически, без участия человека. Проектировщик обязан предусмотреть эту логику на уровне схемы — иначе приемка невозможна.

Кстати, о пожарной безопасности. Кислород — мощнейший окислитель. В его среде даже металл горит ярким пламенем. Поэтому стандарты жестко ограничивают использование смазок, пластиковых труб определенных типов и требуют устанавливать специальные огнепреградители на каждой ветке. Проект, где эти детали упущены, отправится в корзину, даже если всё остальное сделано идеально.

Расчет потребления медицинских газов для разных отделений стационара

Вот здесь начинается настоящая математика. Многие ошибочно полагают, что достаточно взять количество коек, умножить на некий усредненный расход — и дело в шляпе. На практике такой подход приводит к двум сценариям: либо в час пик давление падает и аппараты ИВЛ начинают «хрипеть», либо система спроектирована с гигантским запасом, а значит, бюджет раздут, а трубы проложены неоправданно толстые. Истина, как всегда, в деталях.

Грамотный проектировщик начинает не с формул, а с изучения структуры стационара. Отделение реанимации, обычная терапевтическая палата, родильный блок и, скажем, гипербарическая камера — это четыре совершенно разные вселенные с точки зрения газопотребления. У каждой свои пиковые нагрузки, своя периодичность использования и свои требования к надежности.

Мы подготовили для вас наглядный обзор, который показывает, как различаются потребности в самых ходовых газах — кислороде, сжатом воздухе и вакууме — в зависимости от типа отделения. Данные средние, но они отлично иллюстрируют главный принцип: универсального решения не существует.

Реанимация и интенсивная терапия
Кислород: 15–20 л/мин на точку (до 30 при ИВЛ)
Сжатый воздух: 30–60 л/мин на точку (для привода аппаратов ИВЛ)
Вакуум: 30–40 л/мин на точку (постоянный отсос)

Операционный блок
Кислород: 10–15 л/мин на точку (плюс запас на наркоз)
Сжатый воздух: 20–30 л/мин на точку (пневмоинструмент, наркозные аппараты)
Вакуум: 40–60 л/мин на точку (хирургический отсос высокой мощности)

Обычная палата (2–4 койки)
Кислород: 4–6 л/мин на точку (кислородная поддержка через канюли)
Сжатый воздух: не требуется или 5–10 л/мин (редко)
Вакуум: 10–20 л/мин на точку (периодический отсос)

Послеродовое отделение
Кислород: 6–8 л/мин на точку (для матери и новорожденного)
Сжатый воздух: 10–15 л/мин на точку (инкубаторы, если есть)
Вакуум: 15–25 л/мин на точку (аспирация у младенцев)

Но одних этих цифр, конечно, мало. Расчет потребления — это не просто сложить максимумы. Иначе вы получите систему, которая 95% времени работает вхолостую. Опытный проектировщик учитывает три ключевых фактора.

Коэффициент одновременности

В реальности все розетки в отделении никогда не используются на полную мощность одновременно. Представьте реанимацию на шесть коек. Даже в самый тяжелый день ИВЛ будут работать максимум у четырех пациентов, а хирургический отсос включат только к двум. Существуют утвержденные коэффициенты одновременности: для реанимации обычно берут 0,6–0,8, для обычных палат — 0,3–0,5. Игнорирование этого коэффициента — самая частая ошибка новичков. В результате закладываются трубы диаметром на два размера больше, а центральная компрессорная получается размером с гараж.

Пиковые нагрузки и «час пик»

У каждого отделения свой суточный ритм. В операционных пик приходится на первую половину дня, когда идут плановые операции. В реанимации нагрузки более равномерные, но с резкими скачками — например, когда привозят пациента с ДТП. В родильном блоке всё зависит от количества родов. Хороший проект всегда моделирует эти сценарии. Иногда оказывается, что узким местом становится не кислород, а вакуум: если в трех соседних палатах одновременно включат мощные отсосы, система может «захлебнуться».

Запас на будущее

Стационар — живой организм. Через два года в отделении может появиться новое оборудование или количество коек увеличат. Поэтому разумный проектировщик закладывает 20–25% запаса по производительности на уровне центральных станций. А вот трубы по коридорам лучше сразу ставить с запасом по диаметру — их потом менять гораздо дороже и сложнее, чем добавить еще один компрессор в подвале.

В итоге формула расчета потребления для всего стационара выглядит примерно так: суммируем нормативные расходы по каждому типу точек, умножаем на количество точек, затем применяем коэффициент одновременности для каждого отделения, а после суммируем по зданиям и добавляем страховочный запас. И только после этого инженер понимает, сколько кислородных испарителей или вакуумных насосов потребуется установить.

Проектирование централизованных систем подачи кислорода и вакуума

Если сравнивать систему медицинского газоснабжения с живым организмом, то магистральные трубы — это артерии и вены, а центральные станции — сердце и легкие. Именно здесь, чаще всего в техническом подвале или отдельно стоящем здании, рождается тот самый кислород, вакуум и сжатый воздух, которые потом расходятся по палатам и операционным. Проектирование этого узла — задача повышенной сложности, ведь ошибка на входе обрушит всю систему целиком.

Центральные системы для кислорода и вакуума принципиально разные по своей физике, а значит, и подход к их проектированию отличается кардинально. Давайте разберем каждый по отдельности, а потом посмотрим, как они уживаются в одном техническом пространстве.

Кислородная станция: три источника и два уровня резерва

Кислород — самый востребованный медицинский газ. Его нельзя «произвести на месте» из атмосферы (как сжатый воздух), его можно либо хранить, либо испарять из жидкого состояния. Поэтому проектировщик выбирает один из трех классических вариантов или чаще — их комбинацию:

• Баллонный рамп. Самый традиционный способ. Собирается рама с десятком баллонов высокого давления. Когда давление в первой группе падает, система автоматически переключается на резервную. Плюс: простота и автономность. Минус: баллоны нужно часто менять вручную, и для стационара на 300+ коек их потребуется слишком много.
• Криогенный резервуар (сосуд Дьюара). Огромный термос с жидким кислородом при температуре минус 183 градуса. Испаритель превращает жидкость в газ, который поступает в магистраль. Плюс: один такой резервуар на 5 тонн заменяет сотни баллонов. Минус: высокие требования к безопасности и регулярные потери на испарение даже в простое.
• Генератор кислорода (PSA-установка). Современное решение. Установка забирает воздух из помещения, фильтрует его через цеолитовые молекулярные сита и выдает медицинский кислород концентрацией до 95%. Плюс: не нужно возить баллоны, газ всегда есть. Минус: высокая стоимость оборудования и зависимость от электричества.

В грамотном проекте эти источники комбинируют. Классическая схема: основной источник — криогенный резервуар (самый экономичный при большом расходе), резервный — баллонный рамп, аварийный — стационарные баллоны прямо в операционных. Причем переключение между ними должно происходить автоматически, без участия человека. Стандарты требуют, чтобы даже при отказе основного источника система могла питать стационар не менее 2 часов.

Вакуумная станция: тишина и чистота любой ценой

С вакуумом всё иначе. Здесь задача — создать устойчивое разрежение во всей сети, чтобы хирургический отсос или дренажная система могли удалять жидкости. Но есть один неприятный момент: через вакуумную систему из палат в техническое помещение теоретически могут попасть биологические жидкости и инфекции.

Именно поэтому проектирование вакуумной станции — это борьба за стерильность. Современный стандарт требует, чтобы система была сухой и с фильтрацией на входе. Это означает:

• Используются маслозаполненные или «сухие» ротационные вакуумные насосы, но с обязательной системой конденсатоотводчиков.
• На каждой линии перед насосом ставится бактериологический фильтр с эффективностью задержки 99,99%.
• Выхлоп насосов нельзя выбрасывать просто так — он проходит через обеззараживающую установку (например, термическую или ультрафиолетовую), чтобы не заражать атмосферу.

Еще один важный момент — уровень шума. Вакуумные насосы работают с характерным гудением, и если их поставить прямо под палатами, жалоб не оберешься. Поэтому грамотный проект предусматривает либо отдельное помещение с усиленной звукоизоляцией, либо вынос насосов в пристройку. И обязательно — виброгасящие опоры, чтобы дрожь не передавалась по перекрытиям.

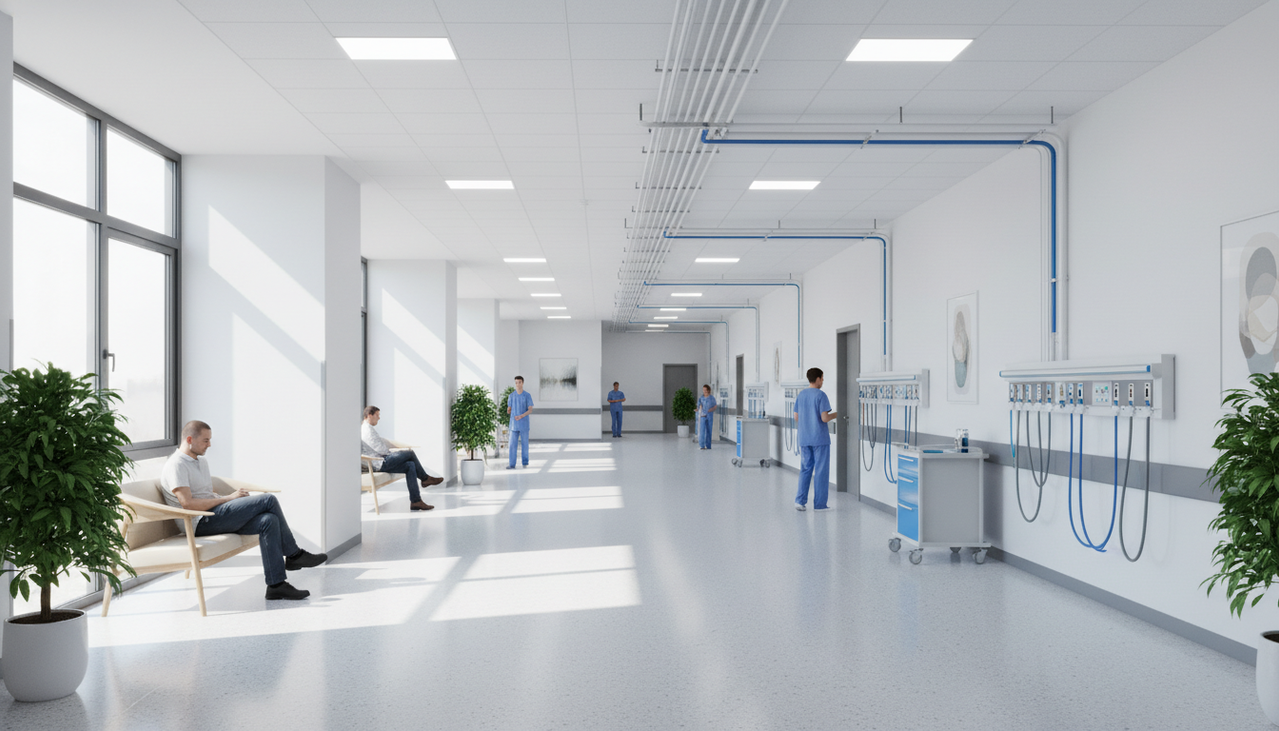

Трассировка магистралей: как дотянуть газ до каждого этажа

От центральных станций расходятся два типа магистралей: подающая (от источника к потребителю) и кольцевая (для ответственных отделений). В большинстве стационаров используют тупиковую схему: труба идет от станции к самому дальнему потребителю, постепенно уменьшаясь в диаметре. Это дешево и надежно. Но есть нюанс.

Для реанимации и операционных правила строже. Здесь проектировщик обязан заложить кольцевой контур. Представьте себе замкнутую трубу, которая проходит через все критически важные точки, а питание подается в две противоположные стороны кольца. Если где-то случится повреждение или перекрытие, газ пойдет по второй половине кольца, и ни один пациент не останется без кислорода. Такая схема стоит дороже, но в реанимации экономия на надежности недопустима.

Также важно правильно рассчитать диаметры на каждом участке. В начале магистрали, сразу после станции, труба будет самой толстой — например, 42 мм для кислорода на стационар в 500 коек. А на входе в отдельную палату — уже 12 или 10 мм. Переход с одного диаметра на другой делают через специальные редукторы, чтобы давление оставалось стабильным, даже когда в дальней палате включают сразу три аппарата ИВЛ.

Где прятать трубы: технические этажи и вертикальные шахты

Кислородные и вакуумные магистрали не должны висеть прямо над головами пациентов. Для них существуют вертикальные стояки в специальных шахтах и горизонтальные коллекторы на технических этажах. И здесь важно помнить о совместимости. Кислородную трубу нельзя прокладывать рядом с канализацией или трубопроводом горячей воды. Нормативы требуют зазора не менее 50 мм и обязательной термоизоляции, если поблизости есть источники тепла.

Особое внимание — к сварным швам. Каждый стык на кислородной магистрали проверяется рентгеном или ультразвуком. Внутренняя поверхность трубы должна быть обезжирена до состояния фармацевтической чистоты. Даже микроскопическое масло от пальца монтажника может привести к взрыву под высоким давлением кислорода. Поэтому в проекте всегда прописывают порядок промывки и продувки магистралей перед пуском.

В итоге грамотно спроектированная центральная система — это симбиоз трех инженерных дисциплин: механики (насосы и компрессоры), химии (чистота газов и фильтрация) и логистики (резервирование и автоматика). И когда всё работает слаженно, никто из пациентов даже не подозревает, какая сложная машина скрывается за привычной розеткой на стене.

Зонирование и резервирование: обеспечение бесперебойной работы

Представьте себе ситуацию. Поздний вечер, в реанимации шестеро пациентов на ИВЛ. И вдруг в коридоре на первом этаже какой-то рабочий случайно повреждает трубу с кислородом. Что произойдет в старом стационаре, где вся система — одна общая нитка? Давление упадет везде. Все аппараты ИВЛ начнут пищать, хирургические отсосы потеряют мощность, а медсестры побегут переключаться на резервные баллоны. Это стресс, это риск, это хаос.

А что в современном стационаре, спроектированном с умом? Там такое событие останется локальной проблемой. Именно для этого и нужны зонирование с резервированием. Это философия, при которой система спроектирована так, чтобы любой единичный отказ не парализовал всю больницу.

Грамотное зонирование: деление территории на независимые участки

Зонирование — это когда стационар разбивают на отдельные, слабо связанные друг с другом газовые зоны. Как правило, границы проходят по пожарным отсекам, по этажам или по функциональным блокам. Например, отдельный хирургический корпус, отдельное родильное отделение, отдельная инфекционная больница в составе стационара. У каждой такой зоны — своя собственная система со своим контролем давления и своими отключающими устройствами.

Как это работает на практике? Представьте себе большой стояк, идущий с технического этажа на пятый этаж. На каждом этаже, прямо перед входом в отделение, устанавливается этажный регулятор давления и запорная арматура. Если на третьем этаже случается авария, инженер просто перекрывает вентиль на входе в этот этаж. А на четвертом и пятом давление остается в норме, пациенты даже не заметят проблему.

Более того, зонирование помогает бороться с кросс-контаминацией — переносом инфекций через газовые трубы. В идеальном проекте каждое отделение с разным эпидемиологическим режимом (например, чистая хирургия и гнойная) получают свои независимые стояки и свои фильтры. Никто не хочет, чтобы бактерии из инфекционного отделения попали в операционную через общую вакуумную магистраль.

Резервирование: три уровня защиты от катастрофы

Зонирование отвечает на вопрос «как не допустить распространения аварии», а резервирование — «как продолжать работать, даже если что-то сломалось». В современных системах медицинского газоснабжения принято минимум два уровня резерва, а для критических зон — три.

Первый уровень — резервирование источников. Мы уже говорили о нем в прошлом разделе. Два независимых кислородных источника (основной и резервный), два вакуумных насоса в станции, два компрессора для сжатого воздуха. Причем они должны быть подключены к разным вводам электричества и иметь независимые системы охлаждения.

Второй уровень — резервирование магистралей (кольцевание). Это для особо ответственных зон. В операционном блоке или реанимации трубы с газом прокладывают по кольцу, а не тупиком. У такого кольца два питания — с разных концов, от разных источников. Если одно питание отключилось, газ идет по второй половине кольца. Это называется N+1 по трассировке. Кстати, стандарты требуют, чтобы к каждой операционной подходили минимум два независимых газовых контура.

Третий уровень — локальное резервирование. Это уже «последний рубеж». В каждой операционной, в каждой реанимационной палате должны быть установлены переносные баллоны с кислородом на случай полного отказа центральной системы. Их задача — дать время (обычно 30–60 минут), чтобы либо починить магистраль, либо перевести пациентов. Проектировщик обязан рассчитать, сколько таких баллонов нужно и где их крепить — чтобы они всегда были под рукой, но не мешали.

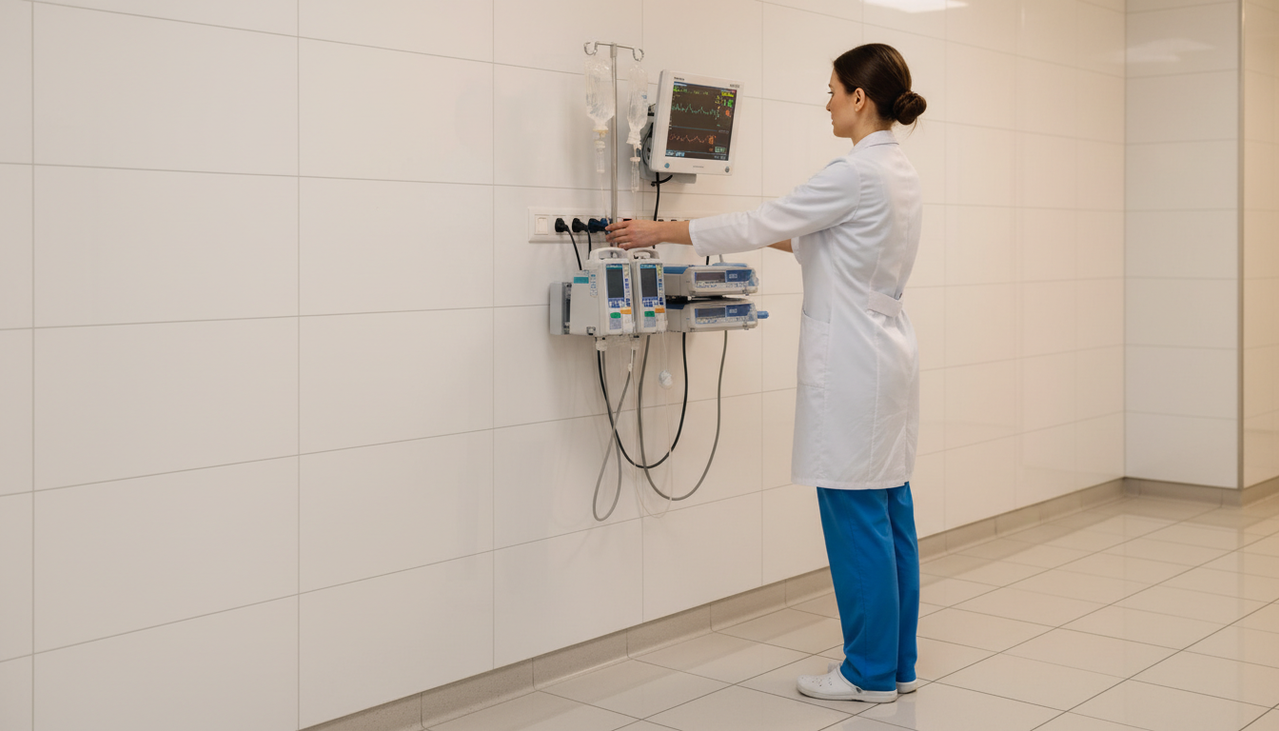

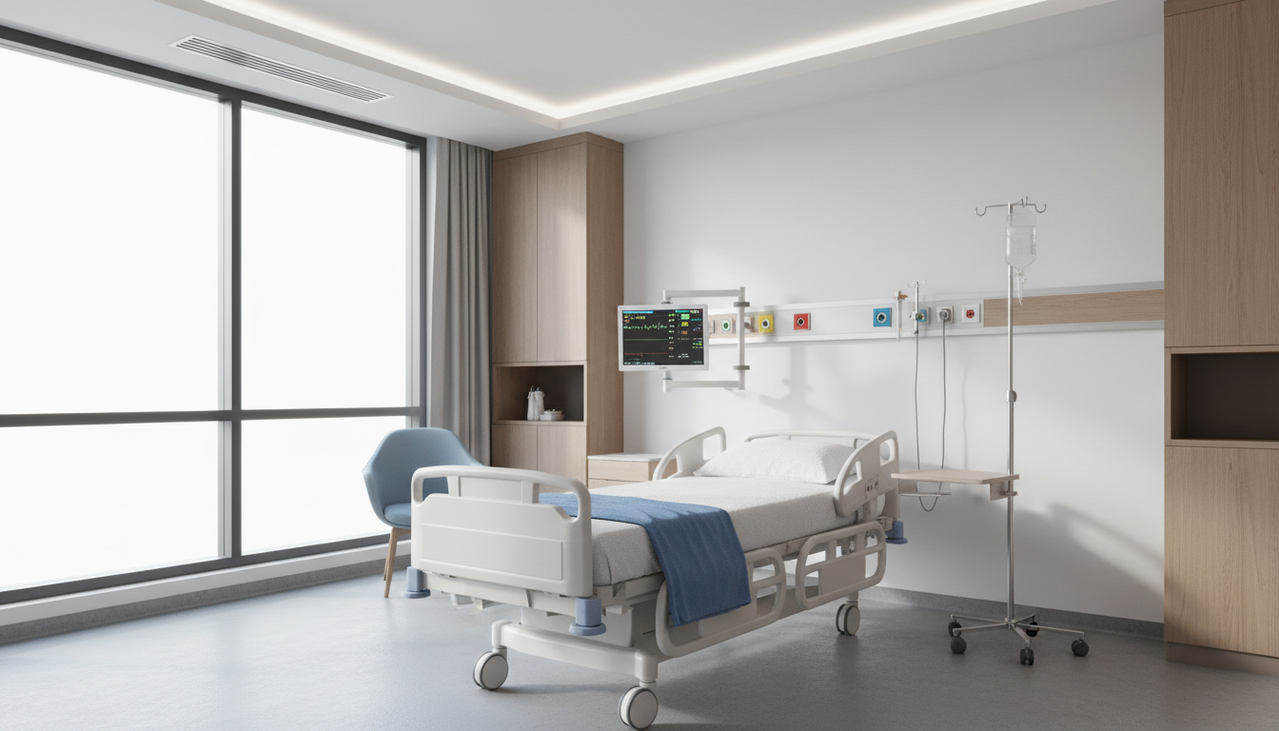

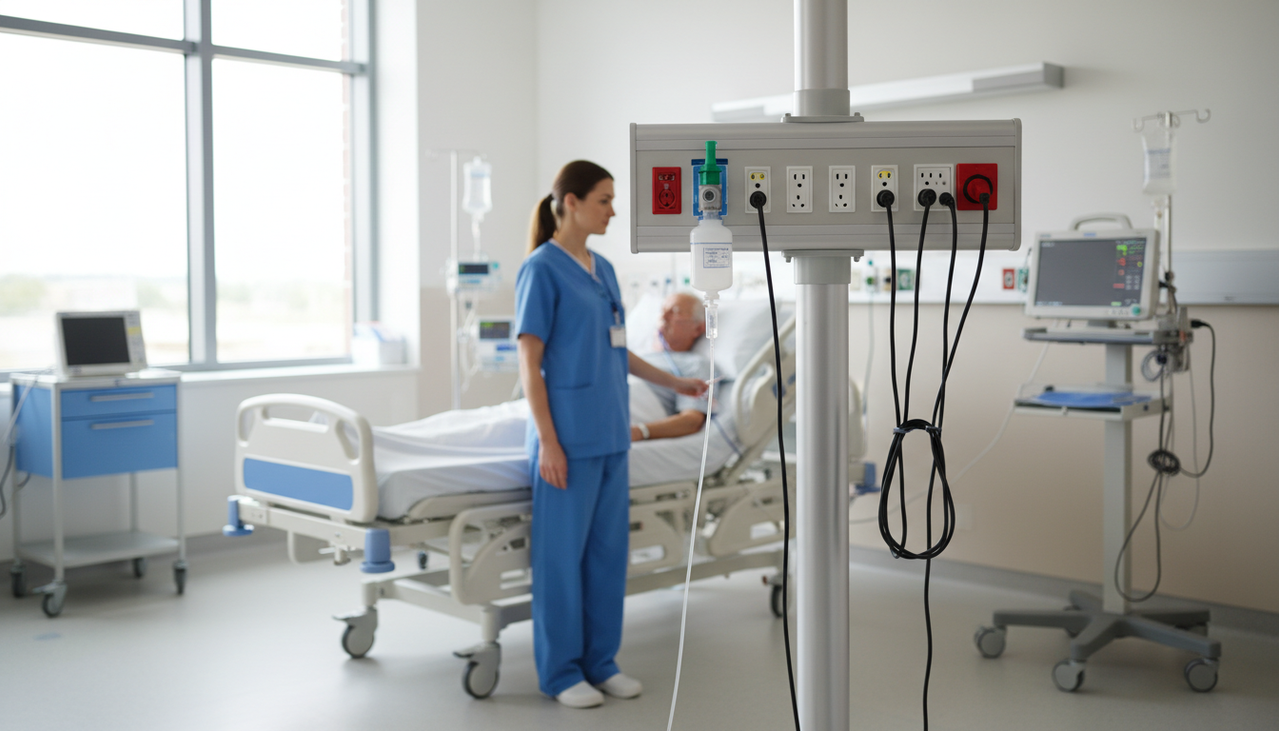

Консоли медицинские позволяют оптимально разместить все необходимые газовые розетки и электрические разъемы с учетом требований эргономики и безопасности.

Классификация зон по надежности: от зеленой к красной

Не все зоны стационара одинаково критичны к перебоям с газом. Поэтому в проекте их раскладывают по полочкам с разными требованиями к резервированию. Вот как это выглядит в реальном проекте:

Категория зоны Примеры помещений Требования к резервированию Красная зона (высшая критичность) Операционные, реанимация, палаты интенсивной терапии Кольцевая магистраль, два независимых источника, локальные баллоны, автоматическое переключение за доли секунды Желтая зона (средняя критичность) Палаты общего профиля, посты медсестер, процедурные Тупиковая магистраль, общее резервирование на всю зону, переключение вручную допустимо Зеленая зона (низкая критичность) Административные помещения, коридоры, столовые Может вообще не быть газовых точек или только редкие розетки без резервирования

Автоматика переключения: чтобы никто не дергал рубильник

Резервирование бесполезно, если переключение с основного источника на резервный требует вмешательства человека. Особенно в три часа ночи. Поэтому сердце любой надежной системы — это автоматический переключатель (АВР) и система мониторинга.

Проектировщик закладывает датчики давления на каждом значимом участке. Как только давление в основной магистрали падает ниже порога (скажем, 3,5 бар для кислорода вместо положенных 4), контроллер через доли секунды открывает клапан резервной линии. Причем переключение должно происходить плавно, без скачков давления, чтобы не повредить подключенные аппараты ИВЛ.

Второй важный элемент — система оповещения. На посту медсестры, в комнате инженера и в приемном покое должны быть световые и звуковые панели, показывающие состояние каждого газового контура. Зеленый — всё в порядке, желтый — сработал резерв, красный — авария. Проект обязательно включает прокладку слаботочных кабелей для этой сигнализации, и часто именно этот этап забывают, экономя на «мелочах».

Противопожарные отсечки: последняя линия обороны

Отдельного упоминания заслуживают огнепреградители и пожарные клапаны. Кислород — мощнейший катализатор горения. Если в трубу с кислородом попадет искра или какой-то мусор загорится, металл начнет гореть со скоростью до нескольких метров в секунду. Остановить это пламя почти невозможно.

Поэтому стандарты требуют устанавливать огнепреградители на входе в каждую красную зону и через каждые 30 метров магистрали. Эти устройства содержат специальную медную или керамическую вставку, которая гасит фронт пламени, если возгорание все-таки началось. Также проектируются автоматические пожарные клапаны, которые перекрывают подачу кислорода в зону, где сработала пожарная сигнализация — чтобы не подливать масло в огонь.

В итоге грамотное зонирование и резервирование превращают систему медицинского газоснабжения из хрупкой цепочки, где одно слабое звено рушит всё, в устойчивую сеть, способную пережить локальные аварии, сохранив главное — жизнь и здоровье пациентов. Именно на таких принципах строится современная, надежная и безопасная больница.

Требования к монтажу газовых линий и оконечных устройств в операционных

Операционная — это святое святых любого стационара. Здесь счет идет не на минуты даже, а на секунды. И если в обычной палате перебой с газом — это чрезвычайное происшествие, то в операционной — это прямая угроза жизни пациента под наркозом. Поэтому требования к монтажу в этих помещениях самые жесткие. Никаких «допустимых погрешностей», никаких «нормальных износов». Всё работает как часы, или не работает вообще.

Кислород, закись азота, сжатый воздух, вакуум, а иногда и углекислый газ для инсуффляции — все эти среды должны подаваться в операционную идеально чистыми, под правильным давлением и через соединения, которые исключают даже теоретическую возможность ошибки. Давайте пройдемся по самым важным требованиям, от труб до конечной розетки у хирургического стола.

Особое внимание при монтаже газовых линий в операционных уделяется оконечным устройствам. Современная консоль медицинская настенная позволяет компактно разместить все необходимые газовые розетки, электрические разъемы и системы мониторинга в удобной для работы хирургов и анестезиологов зоне досягаемости.

Материалы и чистота: никакой ржавчины и никакого масла

В операционной трубы для медицинских газов делают только из меди или нержавеющей стали. Почему не из пластика? Потому что пластик со временем выделяет летучие соединения, которые при нагреве могут попасть в дыхательную смесь. Кроме того, пластик горюч, а в кислородной среде — еще и опасен. Медь же проверена десятилетиями: она не ржавеет, не выделяет вредных веществ, а еще — обладает бактериостатическим эффектом (микробы на ее поверхности быстро погибают).

Но просто взять медную трубу из строительного магазина нельзя. Требования к чистоте внутренней поверхности — обезжиривание до состояния медицинской чистоты. Это означает, что на стенках не должно быть ни одной молекулы масла, жира или органики. Почему это критично? В среде чистого кислорода под давлением даже микроскопическая масляная пленка может воспламениться от малейшей искры (например, от удара инструментом или трения частиц). Гореть будет сама медь. Остановить такое горение практически невозможно.

Поэтому на монтаже действует правило: все работы с кислородными трубами ведутся только специальным обезжиренным инструментом, в чистых перчатках, а после резки и пайки трубу продувают сухим азотом или медицинским воздухом, проверяя чистоту специальными салфетками. Если на белой салфетке после протирания появилось хотя бы серое пятно — брак, трубу чистят заново.

Пайка и соединения: искусство без единой капли

В операционных не используют резьбовые соединения. Вообще. Ни одной гайки, ни одного сгона. Только капиллярная пайка твердым припоем с содержанием серебра не менее 40%. Почему? Потому что резьба — это потенциальная точка утечки. Со временем вибрация, температурные расширения, случайные удары — и микрощель готова. А в операционной утечка кислорода или закиси азота недопустима.

Процесс пайки выглядит как ювелирная работа. Трубу обрезают строго перпендикулярно, зачищают внутреннюю и внешнюю фаску, надевают фитинг, прогревают горелкой до вишневого свечения и вводят припой. Припой должен самотеком заполнить зазор. После остывания шов проверяют визуально — никаких пор, трещин, капель. А потом еще и рентгеном или ультразвуком — в зависимости от требований проекта.

И ни в коем случае не использовать оловянно-свинцовые припои. Они слишком мягкие, со временем «ползут» под давлением, а свинец — это токсичность. Только серебро, только хардкор.

Невзаимозаменяемость: разные розетки для разных газов

Это, пожалуй, самое гениальное требование безопасности в медицинском газоснабжении. Штекер для кислорода физически не может быть вставлен в розетку для вакуума или закиси азота. Каждый газ имеет свой уникальный профиль соединения — диаметр, форму, расположение штифтов и канавок.

Стандарт ISO 5359 описывает эти профили подробно. Например, у кислорода штекер с двумя асимметричными штифтами, у воздуха — с одним широким и одним узким, у вакуума — с концентрическими канавками. Анаркистский беспорядок? Нет, продуманная система, которая спасает жизни. В стрессовой ситуации, когда хирург кричит «Отсос!», медсестра интуитивно тянется к желтой розетке с определенной формой, и ошибиться невозможно.

Проектировщик обязан не только выбрать правильные оконечные устройства, но и разместить их эргономично. На настенной консоли или на потолочной колонне розетки группируют по цветам и подписывают крупным шрифтом. Красный — кислород, синий — закись азота, желтый — вакуум, белый — сжатый воздух. И расстояние между разными газами должно быть достаточным, чтобы даже вслепую их не перепутать.

Установка оконечных устройств: где, как и на какой высоте

В операционной каждая розетка имеет свое строго определенное место. Как правило, их монтируют на потолочных консолях или на настенных панелях в изголовье. Но просто повесить на стену мало — нужно соблюсти десяток параметров:

• Высота от пола. Обычно 1,2–1,5 метра, чтобы удобно было подключать шланги, не нагибаясь, но и чтобы они не мешали проходу. В детских операционных высоту корректируют.
• Расстояние до хирургического стола. Не более 2 метров по длине шланга, иначе спутывание проводов и риск выдернуть розетку.
• Доступность для быстрого отключения. Рядом с каждой розеткой должен быть вентиль, перекрывающий газ именно к этому устройству. Если что-то пошло не так, медсестра перекрывает один кран, а не бежит в подвал.
• Защита от ударов и влаги. Корпус розетки — ударопрочный пластик или металл, с защитой от брызг. Крышка, закрывающая разъем, должна автоматически захлопываться, когда штекер вынут, чтобы в розетку не попала пыль или кровь.

Отдельный разговор — количество розеток. Нормативы обычно требуют минимум по две розетки каждого газа на одну операционную. Но опытные проектировщики закладывают по четыре-шесть. Потому что к пациенту могут быть подключены: аппарат ИВЛ, наркозный аппарат, два отсоса, пневмоинструмент, а еще запасная точка для экстренных ситуаций. Лучше пусть лишняя розетка висит с заглушкой, чем в разгар операции окажется, что все заняты.

Маркировка и документация: каждая труба должна говорить

Когда монтаж завершен, операционная еще не готова к приему пациентов. Начинается самое нудное, но самое важное — маркировка и испытания. Каждая труба, каждый фитинг, каждая розетка получают бирку с указанием газа, давления, даты монтажа и фамилии ответственного. На стенах, в местах прохода через стены, на коллекторах — везде.

Цветовое кодирование обязательно. Труба с кислородом — белая полоса по всей длине или белая изолента через каждый метр. Закись азота — голубая, вакуум — желтая, сжатый воздух — белая с черными полосами. И все надписи — четкие, на русском языке, с пиктограммами на всякий случай.

После монтажа — испытания под давлением. Систему заполняют инертным газом (азотом или аргоном) под давлением в 1,5 раза выше рабочего, закрывают все вентили и наблюдают за манометрами 24 часа. Если давление упало хоть на 0,1% — ищи утечку. Обычно ультразвуковым течеискателем или мыльной эмульсией. И только когда система «держит» идеально, ее продувают медицинским газом, проверяют концентрацию кислорода и влажность и подписывают акт приемки.

В итоге операционная с точки зрения газоснабжения — это стерильный, выверенный до миллиметра и проверенный до паранойи инженерный объект. Здесь нет места спешке или экономии. Потому что цена ошибки — человеческая жизнь. И именно такой подход отличает современный стационар от просто здания с койками и трубами.
